Härledning av basreflexlådans och den enportade bandpasslådans överföringsfunktion

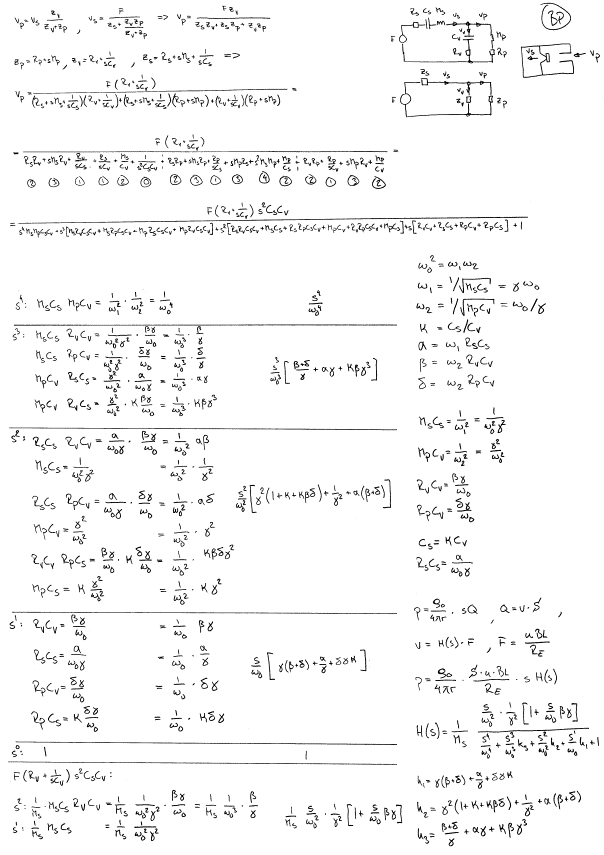

Har du någonsin
undrat varför man aldrig ser den kompletta härledningen av en basreflexlådas
överföringsfunktion? Här är den i alla fall, förmodligen vill du skriva ut den på
papper så att du kan kontrollera att den är riktig.
Enkelt, eller
hur? Via ekvationerna för p och H(s) ser man att basreflexlådan väsentligen
uppför sig som ett 4:e ordningens högpassfilter (om δ är litet, vilket är det vanliga). Vidare inses
lätt att härledningen är i stort sett identisk för en enportad bandpasslåda
Alltså samma
nämnare i uttrycket för H(s), men täljaren skiljer. Resultatet blir ett 4:e
ordningens bandpassfilter (om β är litet, vilket är det vanliga) med
lutningar på +12dB/oktav resp –12dB/oktav utanför passbandet. Jag undrar varför
man aldrig ser de här härledningarna.
